Trimmklappen → Elektronische Trimmklappen
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Elektrisches Trimmklappensystem Standard
Elektrische Trimmzylinder mit kraftigem 12V* Gleichstrommotor. Trimmklappe aus 2,8mm NIRO AISI 304. Sehr einfache Installation: kein hydraulisches Ol, keine Pumpe, nur Verkabelung und Anschlußblock. Alle Montagematerialien werden mitgeliefert. Kabellange 6’(1,8m) per Zylinder und 20’(6m) Kabelbaum. Absolut wasserdicht! Komplett mit absolut wasserdichtem Bedienpaneel mit Trimmklappenanzeige (Positionsanzeige) mit automatischem “0”-Positionsystem nach Kontaktabschaltung. Alle Schaltungen sind im Bedienpaneel integriert. Es ist keine Interface-Box erforderlich!
Auf Anfrage auch als 24V Lieferbar. |
09"x09"
für Boote 14´- 18 ´Hersteller |
|
9"x12"
für Boote 16´- 26Hersteller |
|
9"x18"
für Boote 22´- 30´ Hersteller |
|
9"x24"
für Boote 26´- 40´Hersteller |
|
9"x30"
für Boote 30´- 50´ Hersteller |
|
9"x36"
für Boote 34´- 65´ Hersteller |
|
12"x12"
für Boote 17´- 30´ Hersteller |
|
12"x18"
für Boote 26´- 36´ Hersteller |
|
12"x24"
für Boote 30´- 44´ Hersteller |
|
12"x30"
für Boote 34´- 54´ Hersteller |
|
12"x36"
für Boote 38´- 69´ Hersteller |
|
12"x42"
für Boote 42´-79´ Hersteller |
|
 |
Bedienpaneel
mit Positionsanzeige, schwarz
100 x 85mm (b x h)
das Paneel ist sowohl für Einzel- als auch für Doppelsteuerstand geeignet
|
Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Elektrisches Trimmklappen System mit Automatic Leveling Control 1 Steuerstand (Bedienungspaneele)
Funktionen:
-10-30V.
-Microprozessor mit LED Indikatoren.
-Automatische Dimm-Funktion LED Indikatoren.
-korrigiert automatisch Rollen und Nicken des Schiffes.
-Internes GPS, externe Antenne oder Netzwerk wird nicht benötigt.
-Passt sich automatisch wechselnden Bedingungen an.
-UV geschützt.
-Für semi- und planierende Schiffe.
-Alle Schaltungen sind im Bedienpaneel integriert.
-Automatische 0-Positionssystem nach Kontaktabschaltung.
-Doppelsteuerstand geeignet (fly-bridge).
-Manuelle Bedienung möglich
Sogar bei Beschleunigung wird die ALC korrigiert |
Kompletter Satz mit Trimmklappen 09"x
09"
Für Boote von 14´-18´( 4-5,5m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x
12"
Für Boote von 16´-26´( 5-7,5m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x
18"
Für Boote von 22 ´-30´( 7-9m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x
24"
Für Boote von 26 ´-40´( 8-12m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x
30"
Für Boote von 30 ´-50´( 9-15m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x
36"
Für Boote von 34 ´-65´( 10-20m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
12"
Für Boote von 17 ´-30´( 5-9m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
18"
Für Boote von 26 ´-36´( 8-11m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
24"
Für Boote von 30 ´-44´( 9-13m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
30"
Für Boote von 34 ´-54´( 10-16m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
36"
Für Boote von 38 ´-69´( 12-21m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
42"
Für Boote von 42 ´-79´( 13-24m) Hersteller |
|
 |
Elektrisches Trimmklappen System mit Automatic Leveling Control 2 Steuerstand (2 Bedienungspaneele) |
Kompletter Satz mit Trimmklappen 09 "x
18"
Für Boote von 22 ´-30´( 7-9m) Hersteller |
|
Kompletter Satz mit Trimmklappen 09 "x
24"
Für Boote von 26 ´-40´( 8-12m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
18"
Für Boote von 26 ´-36´( 8-11m) Hersteller |
|
Kompletter Satz mit Trimmklappen 12 "x
24"
Für Boote von 30 ´-44´( 9-13m) Hersteller |
|
|
Automatic leveling control
(ALC)
Wenn die Fahrtkonditionen sich verschlechtern oder Leute auf dem Schiff herumspazieren, wird die ALC automatisch die Trimmklappen betätigen, damit das Boot in gerader Position bleibt.
Also die ALC korrigiert automatisch Rollen und Nicken des Schiffes!!
Funktionen:
10-30V
Mikroprozessor mit LED Indikatoren
Automatische Dimm-Funktion LED Indikator
korrigiert automatisch Rollen und Nicken des Schiffes
Internes GPS, externe Antenne oder Netzwerk wird nicht benötigt.
Passt sich automatisch wechselden Bedingungen an.
UV geschützt
Für semi- und planierende Schiffe
Alle Schaltungen sind im Bedienpaneel integriert
Automatisches 0-Positionssystem nach Kontaktabschaltung
Manuelle Bdienung möglich
Sogar bei Beschleunigung wird die ALS korrigieren!! |
ALC-1 schwarz, 1 Steuerrad
10-30 V 12V 15A, 24V 10A
Maße: 80 x 77 x 11(BxHxT)
Montage Ø 50mmHersteller |
|
ALC-1D schwarz, 1 oder 2 Steuerräder
10-30 V 12V 15A, 24V 10A
Maße: 80 x 77 x 11(BxHxT)
Montage Ø 50mm Hersteller |
|
ALC-1D schwarz, 1oder 2 Steuerräder
10-30 V 12V 15A, 24V 10A
Maße: 80 x 77 x 11(BxHxT)
Montage Ø 50mm
Single Station (Twin Station), Trimmtabs mit 2 Zylindern per Tap Hersteller |
|
ALC-Panel für Ersatz von bestehenden standard-Bedienpanele:
Twin Station, Trimmtabs mit 1 (2) Zylinder per Tab Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |
Kompletter Satz mit Basis (spritzwasserdicht) Bedienungspanel |
Kompletter Satz mit Trimmklappen 09"x09"
Für Boote von 14´-18´ ( 4-5,5m)Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x12"
Für Boote von 16´-26´ ( 5-7,5m)Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x18"
Für Boote von 22 ´-30´ ( 7-9m)Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x24"
Für Boote von 26 ´-40´ ( 8-12m)Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x30"
Für Boote von 30 ´-50´ ( 9-15m)Hersteller |
|
Kompletter Satz mit Trimmklappen 09"x36"
Für Boote von 34 ´-65´ ( 10-20m)Hersteller |
|
 |
Kompletter Satz mit Basis (spritzwasserdicht) Bedienungspanel
Retrofitkit, ohne Trimmklappen aber mit Zylindern und Basis Bedienungspanel |
Hersteller |
|
 |
Basis Bedienpaneel
schwarz 78 x 83mm (b x h) |
Basis BedienpaneelHersteller |
|
Basis Bedienpaneel
für Fly-bridge Hersteller |
|
 |
Standard Trimmzylinder |
12V
12", 8-sec, komplett mit Halterung Hersteller |
|
24V
12", 8-sec, komplett mit Halterung Hersteller |
|
12V
12", 4-sec, komplett mit Halterung Hersteller |
|
24V
12", 4-sec, komplett mit Halterung Hersteller |
|
 |
Kompletter Trimmsatz
ohne Trimmklappen inkl. schwarzes Bedienpaneel mit Positionsanzeige und "Lenco" - untere Zylinderhalterung. |
Hersteller |
|
 |
Satz Schlossbolzen und selbstsichernde Mutter
für untere Zylinderhalterung |
Hersteller |
|
 |
Montagesatz
mit Klemmblock für Verdrahtung und Schrauben für oberste Zylingerhalterung und Bedienpaneel |
Hersteller |
|
 |
Oberste Zylinderhalterung |
Hersteller |
|
 |
Unterste Zylinderhalterung |
Hersteller |
|
Dometic Dynamische Trimmklappen
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

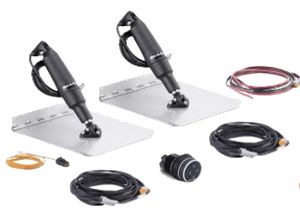

Standard Trimmklappensystem
Wird als kompletter Satz geliefert
Besondere merkmale
Pitch Steuerung:
Verwenden sie die Tasten, um den Bug manuell nach oben/unten zu steuern.
Rollsteuerung:
Drehen Sie an dem Drehknopf um die gewünschte Trimmklappenposition zu speichern
Favoriteneinstellung:
Halten Sie die Favoritentaste 2 Sekunden lang gedrückt, um die gewünschte Position zu speichern
Home:
Ein Druck auf den Home-Button und die Aktoren fahren komplett ein
Anhängermodus:
Beim Abstellen des Motors fahren die Aktuatoren vollständig ein
Technische Daten
Betriebsspannung: 9-16VDC
Maximale Schubtragfähigkeit: 450kg
Schlagfestigkeit: 50G
Stromaufnahme des Aktors bei Normallast: 5A
Bedienteil:
IP56
Aktuator: IP66M, IP68M, IP69K
Zulassungen: ABYC & CE
Zubehör/Ersatzteile auf Anfrage |
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart:
StandardHersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: StandardHersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart: StandardHersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
Schlag: 10,8cm
Länge Aktuator: 33cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

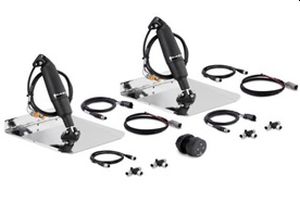

Optimus Trimmklappensystem
Wird als kompletter Satz geliefert
Integration in Optimus EPS & 360° System
Besondere Merkmale
Pitch Steuerung:
Verwenden sie die Tasten, um den Bug manuell nach oben/unten zu steuern.
Rollsteuerung:
Drehen Sie an dem Drehknopf um die gewünschte Trimmklappenposition zu speichern
MFD-Optionen:
Wenn das Trimmklappensystem mit dem öffentlichen CAN-Netzwerk verbunden ist,
können fähige Kartenplotter die Trimmposition auf dem Bildschirm anzeigen
Hole-Shot-Modus:
Wenn der Hole-Shot-Modus aktiviert ist, fahren die Aktuatoren vollständig aus, um das Boot so schnell und effizient wie möglich in die Ebene zu bringen.
Diese fahren automatisch ein, sobald das Schiff die voreingestellte Drehzahl erreicht.
Favoriteneinstellung:
Halten Sie die Favoritentaste 2 Sekunden lang gedrückt, um die gewünschte Position zu speichern
Home:
Ein Druck auf den Home-Button und die Aktoren fahren komplett ein
Anhängermodus:
Beim Abstellen des Motors fahren die Aktuatoren vollständig ein
Synchronisierung:
Behält die Rollkorrektur während des Auf/Ab des Bugs bei
Technische Daten
Betriebsspannung: 9-16VDC
Maximale Schubtragfähigkeit: 450kg
Schlagfestigkeit: 50G
Stromaufnahme des Aktors bei Normallast: 10A
Bedienteil:
IP56
Aktuator: IP66M, IP68M, IP69K
Zulassungen: ABYC & CE
Zubehör/Ersatzteile auf Anfrage |
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
Schlag: 10,8cm
Länge Aktuator: 33cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

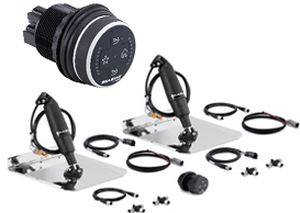

Adaptivem Trimmklappensystem
Wird als kompletter Satz geliefert
Integration in NMEA 2000-Netzwerk über einen N2K-Anschluss
Besondere Merkmale
Pitch Steuerung:
Verwenden sie die Tasten, um den Bug manuell nach oben/unten zu steuern.
Rollsteuerung:
Drehen Sie an dem Drehknopf um die gewünschte Trimmklappenposition zu speichern
MFD-Optionen:
Wenn das Trimmklappensystem mit dem öffentlichen CAN-Netzwerk verbunden ist,
können fähige Kartenplotter die Trimmposition auf dem Bildschirm anzeigen
Hole-Shot-Modus:
Wenn der Hole-Shot-Modus aktiviert ist, fahren die Aktuatoren vollständig aus, um das Boot so schnell und effizient wie möglich in die Ebene zu bringen.
Diese fahren automatisch ein, sobald das Schiff die voreingestellte Drehzahl erreicht.
Favoriteneinstellung:
Halten Sie die Favoritentaste 2 Sekunden lang gedrückt, um die gewünschte Position zu speichern
Home:
Ein Druck auf den Home-Button und die Aktoren fahren komplett ein
Anhängermodus:
Beim Abstellen des Motors fahren die Aktuatoren vollständig ein
Synchronisierung:
Behält die Rollkorrektur während des Auf/Ab des Bugs bei
Technische Daten
Betriebsspannung: 9-16VDC
Maximale Schubtragfähigkeit: 450kg
Schlagfestigkeit: 50G
Stromaufnahme des Aktors bei Normallast: 10A
Bedienteil:
IP56
Aktuator: IP66M, IP68M, IP69K
Zulassungen: ABYC & CE
Zubehör/Ersatzteile auf Anfrage |
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 29cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
Schlag: 10,8cm
Länge Aktuator: 33cm
Trimmklappen: Keine Klappen
Bootslänge: ---
Plattenart: --- Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 22x30cm
Bootslänge: 16-25ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Standard Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x30cm
Bootslänge: 17-30ft
Plattenart: Eckmontage Hersteller |
|
Schlag: 5,7cm
Länge Aktuator: 25cm
Trimmklappen: 30x22cm
Bootslänge: 16-25ft
Plattenart: Eckmontage Hersteller |
|
|
